Abstract: Mga Panel ng Bailey Bridgeay isang pundasyon ng mabilis na pag-deploy ng mga modular bridge system na malawakang ginagamit sa emergency rescue, military engineering, at infrastructure rehabilitation. Ipinapaliwanag ng artikulong ito kung paano gumagana ang mga structural steel panel na ito, ang mga pangunahing bahagi ng mga ito, mga benepisyo, daloy ng trabaho sa pag-install, at mga pagsasaalang-alang sa pagpili. Tinutugunan din nito ang mga karaniwang alalahanin ng customer gaya ng kapasidad ng pagkarga, tibay, pagpapanatili, at kahusayan sa pag-deploy. Idinisenyo para sa mga inhinyero, procurement manager, at mga tagaplano ng imprastraktura, ang gabay na ito ay nagbibigay ng praktikal at teknikal na pag-unawa sa mga sistema ng Bailey Bridge Panel at ang kanilang mga real-world na aplikasyon.
Balangkas ng Artikulo
- Panimula sa Bailey Bridge Panel Systems
- Ano ang Bailey Bridge Panel?
- Mga Pangunahing Bahagi at Disenyo ng Istruktura
- Paano Gumagana ang Mga Panel ng Bailey Bridge sa Konstruksyon ng Tulay
- Mga Pangunahing Aplikasyon sa Mga Industriya
- Mga Bentahe ng Modular Bailey Bridge Systems
- Pangkalahatang-ideya ng Proseso ng Pag-install
- Talahanayan ng Teknikal na Paghahambing
- Mga Pagsasaalang-alang sa Pagpapanatili at Buhay ng Serbisyo
- Mga Karaniwang Hamon at Solusyon sa Inhinyero
- Gabay sa Pagpili para sa Pagbili
- Seksyon ng FAQ
- Konklusyon at Rekomendasyon ng Supply mula sa Shenghui Metal
1. Panimula sa Bailey Bridge Panel Systems
Ang makabagong imprastraktura ay humihingi ng mabilis, maaasahan, at matipid na solusyon sa pag-bridging, lalo na sa pagbawi ng sakuna, malalayong construction zone, at pansamantalang mga proyekto sa paglilipat ng trapiko. Ang sistema ng Bailey Bridge Panel ay orihinal na binuo para sa paggamit ng militar, ngunit ito ay umunlad sa isang kinikilalang pandaigdigang solusyon sa modular steel bridge.
Ang katanyagan nito ay nagmumula sa pagiging simple nito: ang mga standardized steel panel ay konektado upang bumuo ng mga trusses, na nagpapagana ng mabilis na pagpupulong nang walang mabibigat na makinarya. Ang modular na diskarte na ito ay makabuluhang binabawasan ang oras ng pagtatayo habang pinapanatili ang mataas na integridad ng istruktura.
2. Ano ang Bailey Bridge Panel?

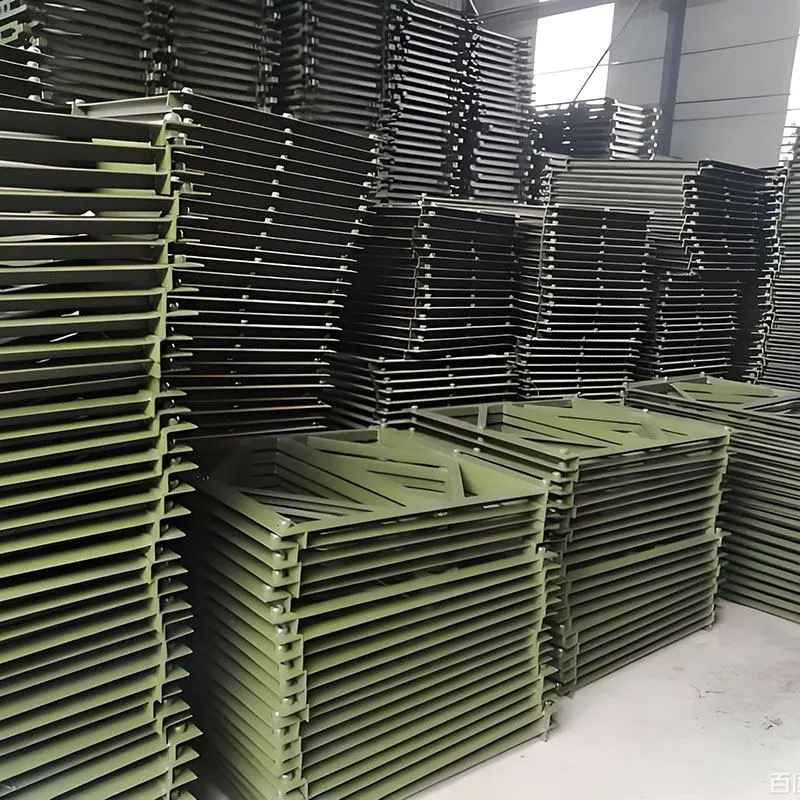

Ang Bailey Bridge Panel ay isang prefabricated steel truss component na ginagamit sa modular bridge construction. Ang bawat panel ay hugis-parihaba, pinalakas ng mga welded steel na miyembro, at idinisenyo upang magkabit sa mga katabing panel gamit ang mga pin at konektor.
Ang mga panel na ito ay kumikilos bilang pangunahing elemento na nagdadala ng pagkarga ng tulay, na naglilipat ng mga load mula sa deck patungo sa mga suporta nang mahusay. Ang standardized na disenyo ay nagbibigay-daan sa pagpapalitan, paggawa ng logistik at pagpupulong na lubos na mahusay.
3. Mga Pangunahing Bahagi at Disenyo ng Istruktura
Ang Bailey Bridge Panels ay inengineered gamit ang precision steel fabrication techniques para matiyak ang load-bearing strength and durability.
-
Pangunahing Chords:Pang-itaas at pang-ilalim na mga miyembro ng bakal na lumalaban sa mga puwersa ng baluktot.
-
Mga Vertical na Post:Maglipat ng mga load sa pagitan ng mga chord.
-
Diagonal Bracing:Pinahuhusay ang katatagan at namamahagi ng mga puwersa ng paggugupit.
-
Mga Pin ng Koneksyon:Paganahin ang modular assembly sa pagitan ng mga panel.
-
Mga End Runner at Transom:Suportahan ang roadway decking.
Ang integridad ng istruktura ng system ay nagmumula sa pagsasaayos ng truss, na namamahagi ng mga puwersa nang pantay-pantay sa buong haba ng tulay.
4. Paano Gumagana ang Mga Panel ng Bailey Bridge sa Konstruksyon ng Tulay
Ang mga Bailey Bridge Panel ay gumagana sa isang modular truss system na prinsipyo. Ang mga indibidwal na panel ay konektado nang pahalang at patayo upang bumuo ng isang matibay na balangkas ng istruktura.
Kapag dumaan ang mga kargada gaya ng mga sasakyan o kagamitan sa tulay, inililipat ang mga puwersa mula sa kubyerta patungo sa mga transom, pagkatapos ay sa mga panel, at panghuli sa mga suporta sa magkabilang dulo.
Ang modular na kalikasan ay nagpapahintulot sa mga inhinyero na ayusin:
- Haba ng tulay sa pamamagitan ng pagdaragdag ng higit pang mga panel
- Mag-load ng kapasidad sa pamamagitan ng double-stacking na mga layer ng panel
- Lapad sa pamamagitan ng pag-configure ng maramihang mga hilera ng panel
Ang kakayahang umangkop na ito ay ginagawang angkop ang Bailey Bridge Panels para sa parehong pansamantala at semi-permanenteng pag-install.
5. Mga Pangunahing Aplikasyon sa Mga Industriya
Ginagamit ang mga Bailey Bridge Panel sa malawak na hanay ng mga senaryo ng engineering at logistical:
- Pang-emerhensiyang tulong sa sakuna
- Mga taktikal na deployment ng militar
- Pagpapaunlad ng imprastraktura sa kanayunan
- Mga daanan sa lugar ng pagmimina
- Mga pansamantalang bypass na tulay sa panahon ng muling pagtatayo
Tinitiyak ng kanilang versatility na maaari silang i-deploy sa mga lugar kung saan hindi praktikal o masyadong mabagal ang maginoo na pagtatayo ng tulay.
6. Mga Bentahe ng Modular Bailey Bridge Systems
Nag-aalok ang system ng maraming mga pakinabang sa engineering at pagpapatakbo:
- Mabilis na pagpupulong nang walang mabibigat na makinarya
- Mataas na kapasidad na nagdadala ng kargada para sa mga sasakyan at kagamitan
- Muling magagamit na mga modular na bahagi
- Nabawasan ang mga gastos sa pagtatayo
- Kakayahang umangkop sa iba't ibang kondisyon ng lupain
Ang mga bentahe na ito ay ginagawa itong isa sa pinakamahusay na pansamantalang sistema ng tulay na magagamit ngayon.
7. Pangkalahatang-ideya ng Proseso ng Pag-install
Ang pag-install ng Bailey Bridge Panels ay sumusunod sa isang structured engineering workflow:
- Pagtatasa ng site at paghahanda ng pundasyon
- Pag-align ng panel at pagpupulong sa lupa
- Pin connection ng modular panels
- Incremental na paglulunsad sa mga suporta
- Paglalagay ng deck at reinforcement
- Pagsubok sa pag-load at panghuling inspeksyon
Dahil ang sistema ay modular, karamihan sa gawaing pagpupulong ay nakumpleto sa antas ng lupa, na makabuluhang nagpapabuti sa kaligtasan at kahusayan.
8. Talahanayan ng Teknikal na Paghahambing
| Tampok |
Panel ng Bailey Bridge |
Tradisyonal na Konkretong Tulay |
| Oras ng Konstruksyon |
Mabilis (araw hanggang linggo) |
Mahaba (buwan hanggang taon) |
| Load Capacity |
Mataas (posible ang modular reinforcement) |
Napakataas |
| Kakayahang umangkop |
Mataas na modular |
Nakapirming disenyo |
| Reusability |
Oo |
Hindi |
| Kinakailangan sa Kagamitan |
Minimal |
Kinakailangan ang mabibigat na makinarya |
9. Mga Pagsasaalang-alang sa Pagpapanatili at Buhay ng Serbisyo
Tinitiyak ng wastong pagpapanatili ang mahabang buhay ng serbisyo para sa Bailey Bridge Panels. Ang mga pangunahing kasanayan sa pagpapanatili ay kinabibilangan ng:
- Regular na inspeksyon ng mga koneksyon sa pin
- Anti-corrosion treatment at repainting
- Pagsubaybay sa pagkarga sa ilalim ng mabigat na kondisyon ng trapiko
- Pagpapalit ng mga pagod na bahagi ng decking
Sa wastong pangangalaga, ang mga system na ito ay maaaring magamit muli nang maraming beses sa iba't ibang mga proyekto, na makabuluhang nagpapahusay sa halaga ng lifecycle.
10. Mga Karaniwang Hamon at Solusyon sa Inhinyero
Bagama't napakabisa ng Bailey Bridge Panels, dapat pangasiwaan ang ilang partikular na hamon:
-
Kaagnasan sa malupit na kapaligiran:nalutas sa pamamagitan ng galvanization at coatings
-
Mataas na stress ng pagkarga sa mahabang span:tinutugunan ng multi-layer reinforcement
-
Katumpakan ng pagkakahanay sa panahon ng pagpupulong:napabuti sa pamamagitan ng standardized jigs at guides
11. Gabay sa Pagpili para sa Pagkuha
Kapag pumipili ng mga sistema ng Bailey Bridge Panel, dapat suriin ng mga koponan sa pagkuha:
- Inaasahang mga kinakailangan sa rating ng pagkarga
- Haba ng span at kundisyon ng lupain
- Kalidad ng materyal at grado ng bakal
- Mga pamantayan sa paggawa ng supplier
- Pagkatapos-benta ng teknikal na suporta
Ang pagpili ng maaasahang tagagawa ay nagsisiguro ng pangmatagalang kaligtasan sa pagpapatakbo at kahusayan sa gastos.
12. FAQ
Ano ang habang-buhay ng isang Bailey Bridge Panel system?
Sa wastong pagpapanatili, ang mga panel ay maaaring tumagal ng maraming dekada at magagamit muli sa iba't ibang mga proyekto.
Maaari bang suportahan ng Bailey Bridge Panels ang mga mabibigat na trak?
Oo, kapag na-configure nang maayos, maaari nilang suportahan ang mga heavy-duty na sasakyan kabilang ang mga military truck at construction machinery.
Gaano kabilis ang paglalagay ng Bailey Bridge?
Depende sa haba ng span, maaaring makumpleto ang pag-install sa loob ng mga araw.
Ang Bailey Bridge Panels ba ay permanente o pansamantala?
Pangunahing idinisenyo ang mga ito para sa pansamantalang paggamit ngunit maaaring maghatid ng mga semi-permanenteng aplikasyon.
Nangangailangan ba sila ng mabibigat na makinarya para sa pag-install?
Kinakailangan ang pinakamaliit na makinarya, na ginagawang perpekto ang mga ito para sa liblib o emergency na kapaligiran.
13. Konklusyon at Rekomendasyon ng Supply
Ang Bailey Bridge Panels ay nananatiling isa sa mga pinaka mahusay at madaling ibagay na solusyon sa modernong modular bridge engineering. Ang kanilang kakayahang pagsamahin ang mabilis na pag-deploy, pagiging maaasahan ng istruktura, at muling paggamit ay ginagawa silang kailangang-kailangan sa pagbuo ng imprastraktura at mga sitwasyong pang-emergency na pagtugon.
Shenghui Metaldalubhasa sa de-kalidad na pagmamanupaktura ng Bailey Bridge Panel, na naghahatid ng mga sangkap na bakal na inhinyero ng tumpak na idinisenyo para sa hinihingi na mga pandaigdigang aplikasyon. Sa mahigpit na kontrol sa kalidad at kadalubhasaan sa inhinyero, tinitiyak ng kumpanya ang matibay at mahusay na mga sistema ng tulay na iniayon sa mga kinakailangan ng proyekto.
Kung nagpaplano ka ng isang proyekto sa pagtatayo ng tulay o nangangailangan ng maaasahang modular steel bridge solutions,makipag-ugnayan sa aminngayon upang makakuha ng propesyonal na konsultasyon at mapagkumpitensyang mga opsyon sa supply mula sa Shenghui Metal.
