Bailey Steel Bridge Panel

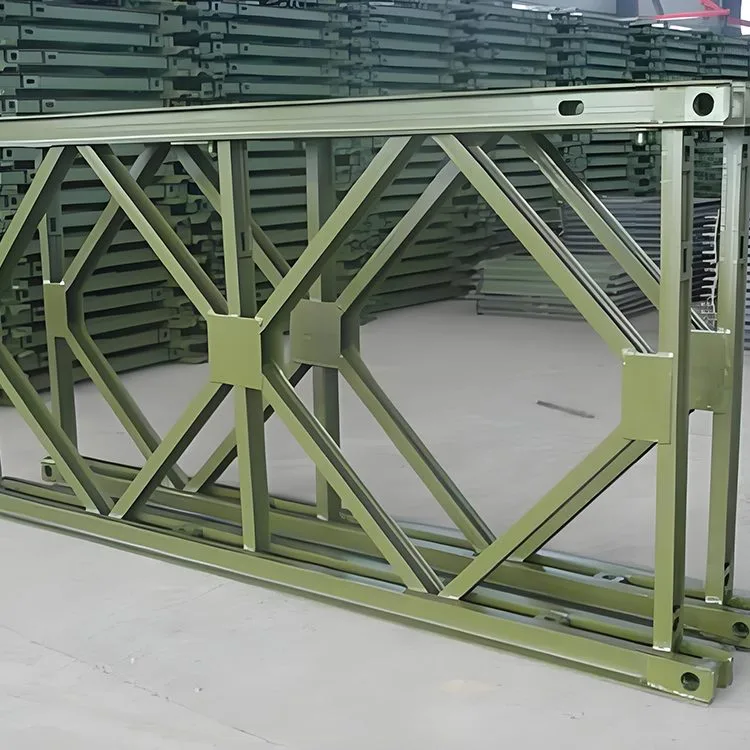

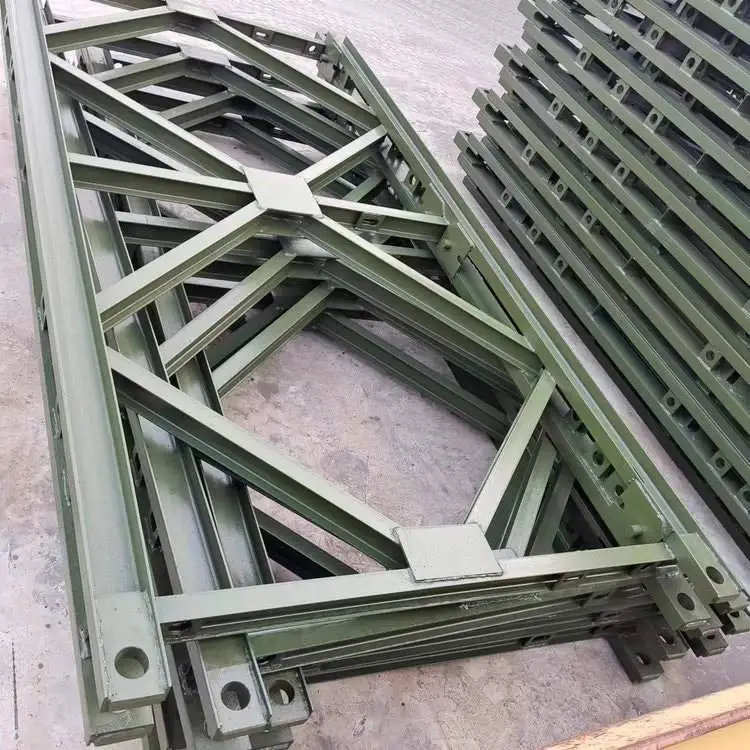

Ang Bailey Steel Bridge Panel ay karaniwang hinangin ng upper at lower chords, vertical na bahagi at dayagonal na bahagi. Sa tuktok ng upper at lower chords, may mga male at female na koneksyon, kadalasang nilagyan ng mga pin hole para sa pagkonekta ng mga bracket. Ang bawat chord ay binubuo ng dalawang No. 10 channel steels na konektado pabalik-balik. Ang mas mababang chord ay karaniwang may ilang mga bakal na plato na may mga bilog na butas na hinangin sa mga ito. Ang bolt hole ay matatagpuan sa loob ng upper at lower chords at ginagamit upang ikonekta ang reinforcing chords at ang double-layer truss. Mayroong apat na butas ng bolt sa loob ng itaas na chord, na ginagamit upang ikonekta ang frame ng suporta. Ang dalawang butas sa gitna ay ginagamit upang ikonekta ang dalawa o higit pang mga hilera ng mga trusses sa loob ng parehong cross-section, at ang dalawang butas sa magkabilang dulo ay ginagamit para sa pagkonekta sa mga cross-section. Kapag maraming hilera ng mga seksyon ng tulay ng Bailey ang ginagamit bilang mga beam o column, ginagamit ang mga frame ng suporta upang palakasin ang mga joint sa pagitan ng upper at lower section. Sa panahon ng proseso ng pagtatayo, ang higpit ng mga bolts sa bawat seksyon ng Bailey Bridge, ang kondisyon ng kaagnasan ng mga bahagi, at ang higpit ng mga pin ay dapat suriin lingguhan, at dapat gawin ang mga pagsasaayos kung kinakailangan.

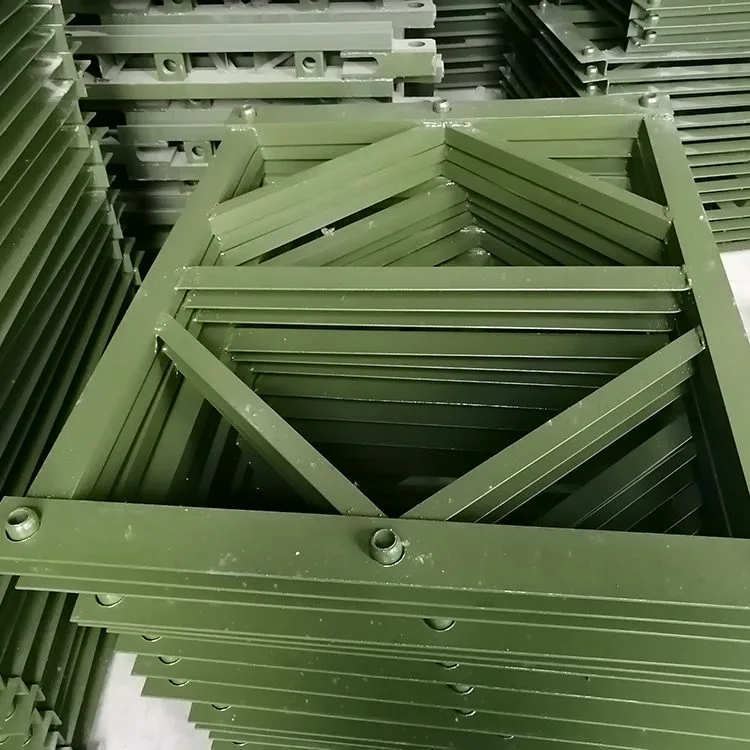

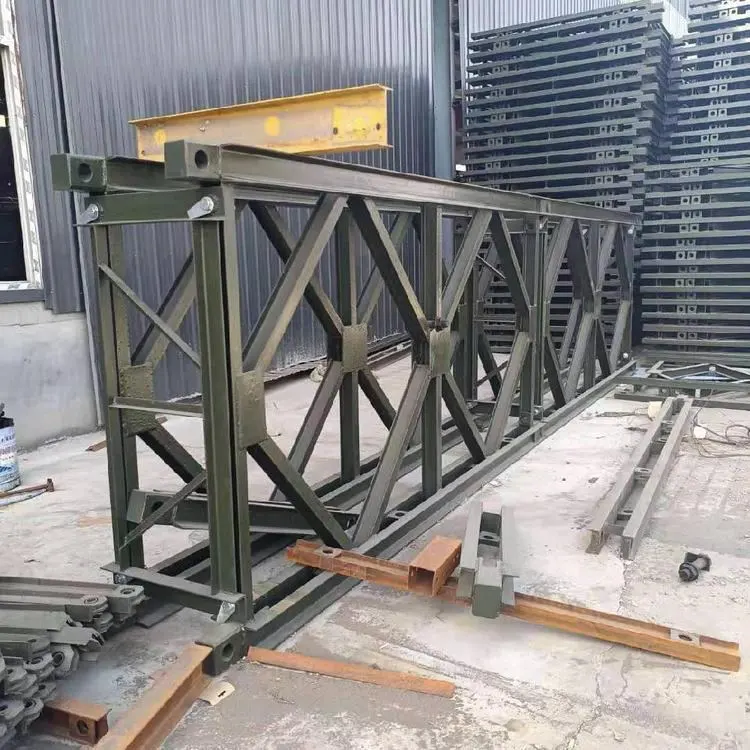

Matapos mapalawak at konektado ang Bailey Steel Bridge Panels, maaari silang ilagay nang pahalang o patayo bilang mga beam o column. Ayon sa iba't ibang paraan ng pagpupulong, mayroong dalawang uri: mga haligi ng frame at mga haligi ng tore. Kapag ang tatlo o apat na truss slab ay inilagay parallel at konektado sa pamamagitan ng support frames, ang nabuong column ay isang frame column. Kapag ang apat na panel ng truss ay inilagay sa 90 degrees sa isa't isa at konektado sa pamamagitan ng mga sulok na brace at mga frame ng suporta, ang resultang haligi ay isang haligi ng tore.

Mga Sitwasyon ng Application

Maaaring gamitin ang Bailey Steel Bridge Panel para sa mga highway Bridge, gantry crane assemblies, guide beam, bridge erection machine, suspension platform, atbp. Ang Bailey truss combined gantry crane ay pinagsama-sama sa mga prefabricated highway steel bridge component para sa gantry frame. Ang span at taas ng column nito ay adjustable para umangkop sa iba't ibang working site. Ito ay malawakang ginagamit sa mga proyekto sa pagtatayo tulad ng mga haywey, riles, mga gawaing munisipyo, gusali, at pangangalaga ng tubig, gayundin sa pag-angat at paglipat ng mga prefabricated na bahagi sa mga yarda ng pagtatayo ng tulay at ang transportasyon ng malalaking beam sa tabi ng mga pier ng tulay.
